ＬＥＤ テール ランプ ３Ｗハイパワーオプトサプライ

ＬＥＤテールランプを作りました。

構想5年　部品調達３カ月　やる気出すまで１カ月　

製作時間４日間


フルハンドメイドです。

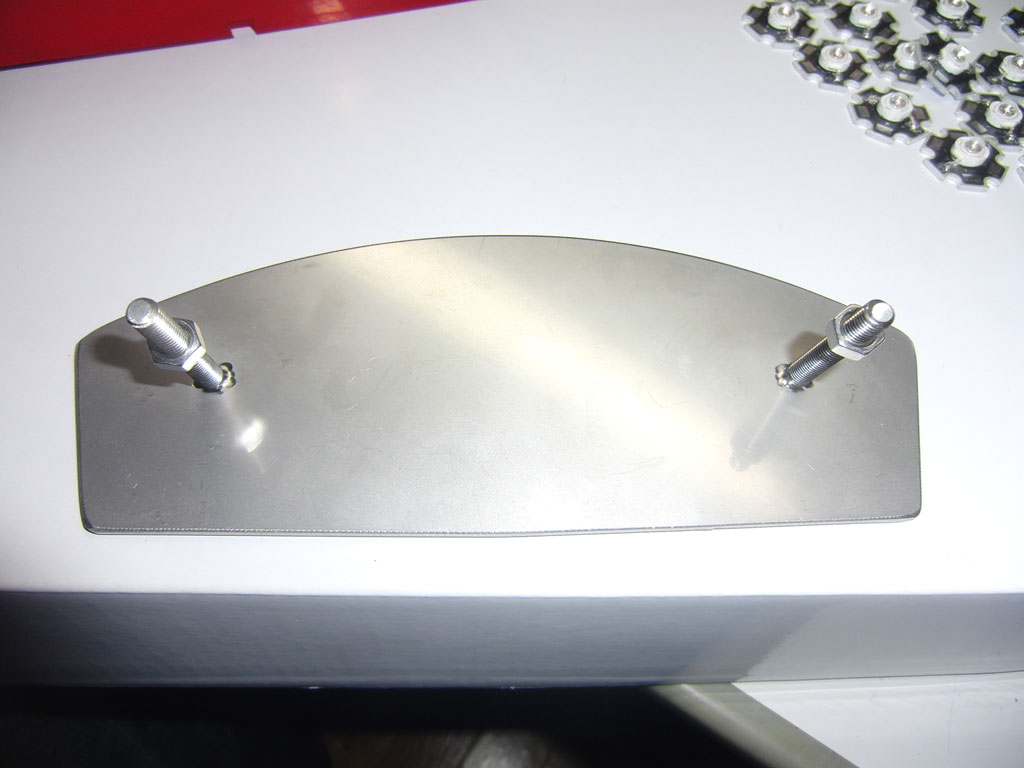

↓　バックプレート

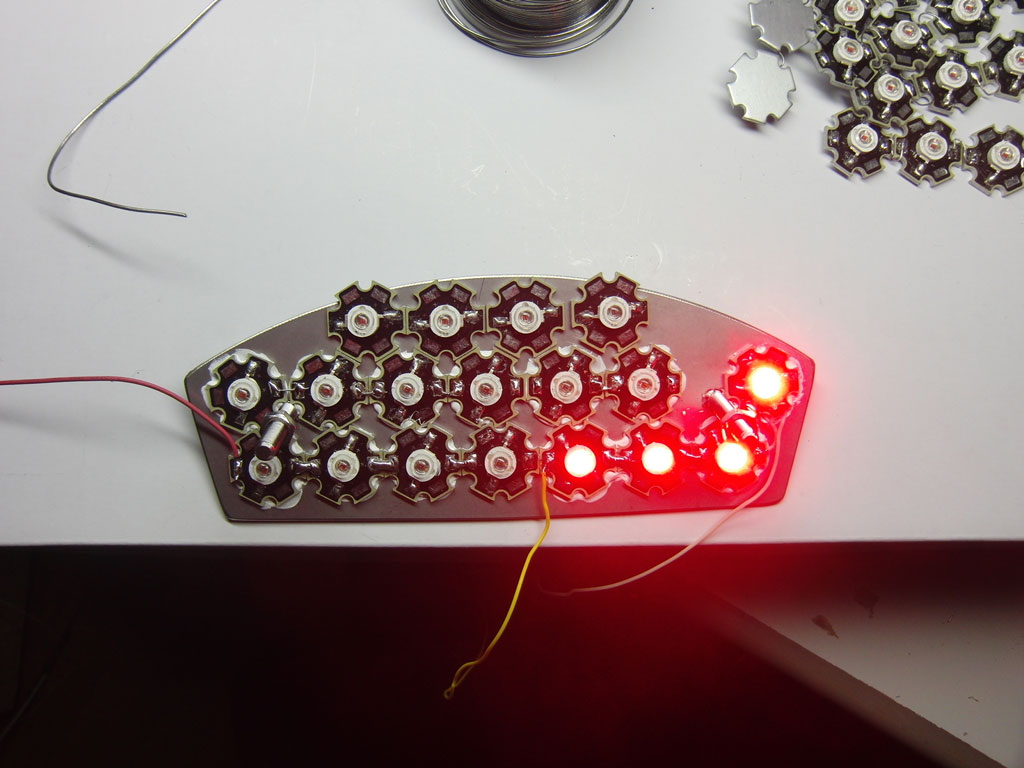

↓　３Ｗ700mＡ　パワーＬＥＤ　オプトサプライ18個並べた状態　30ｍAドライブ状態
　　まー　オプトサプライなんて３流・・・　いや４流中華品ですが　数並べりゃええかな　という　安易な考えで
　　並べてみました。
　

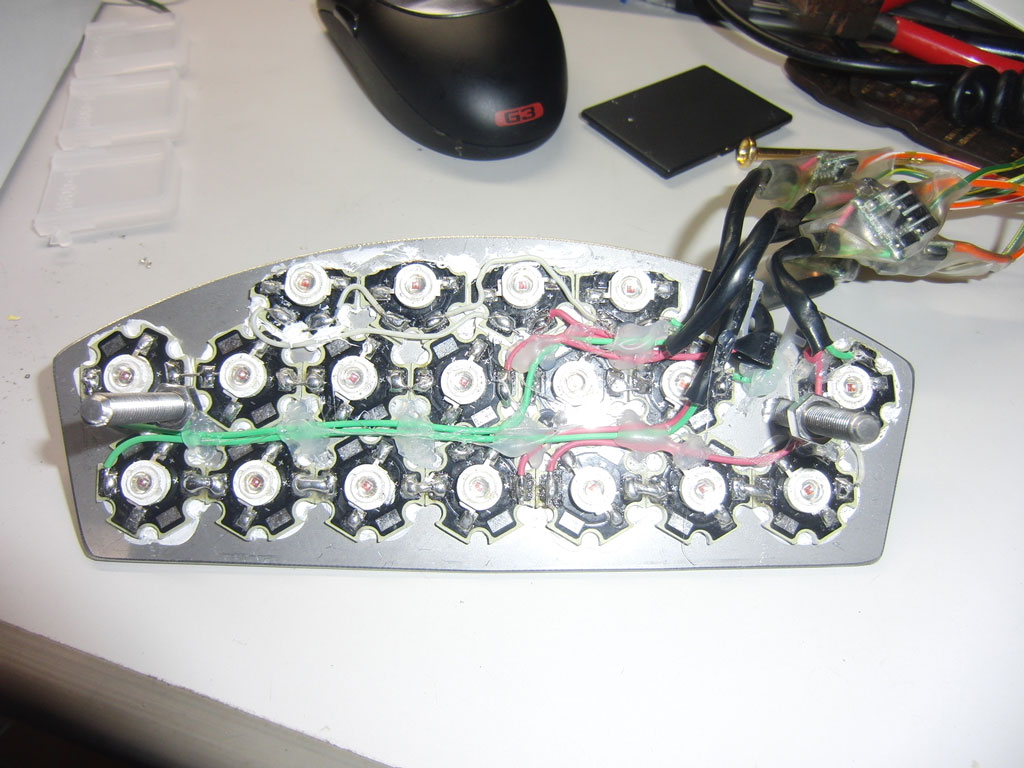

↓設置完了　M16型3Wドライバで１個当たり４個ドライブ

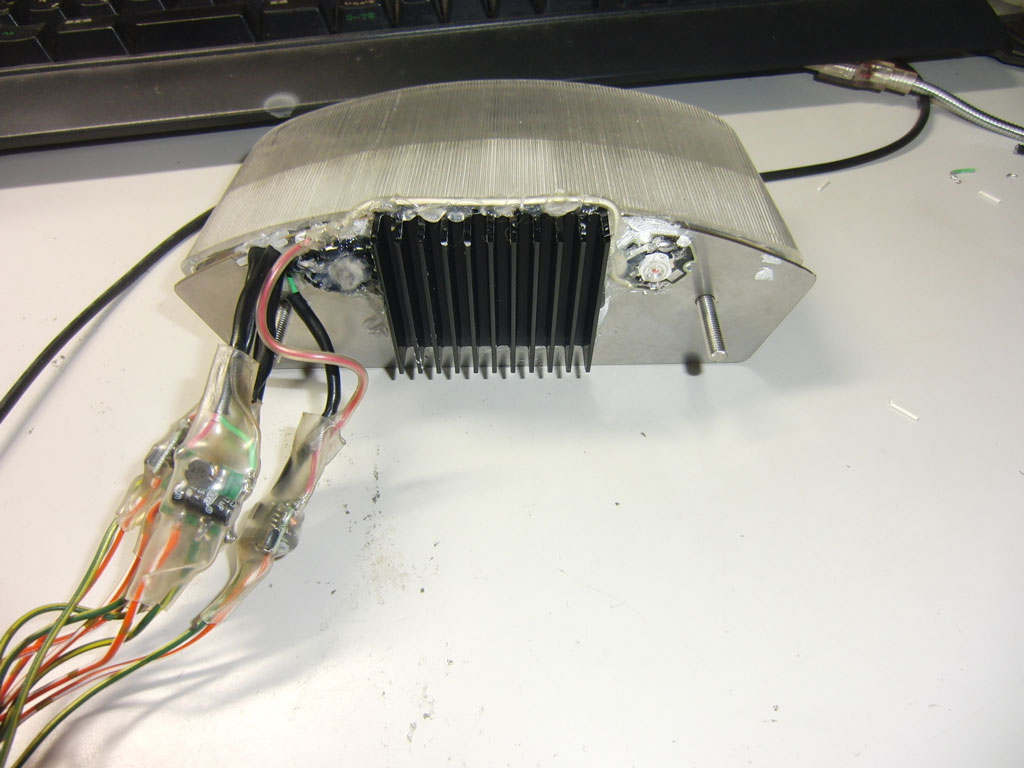

↓　裏側　放熱用ヒートシンク付き　ブレーキ点灯時は運用時間の１％以内なので簡易放熱です。
　　裏側のＬＥＤは電流合わせ用　捨てＬＥＤ2個

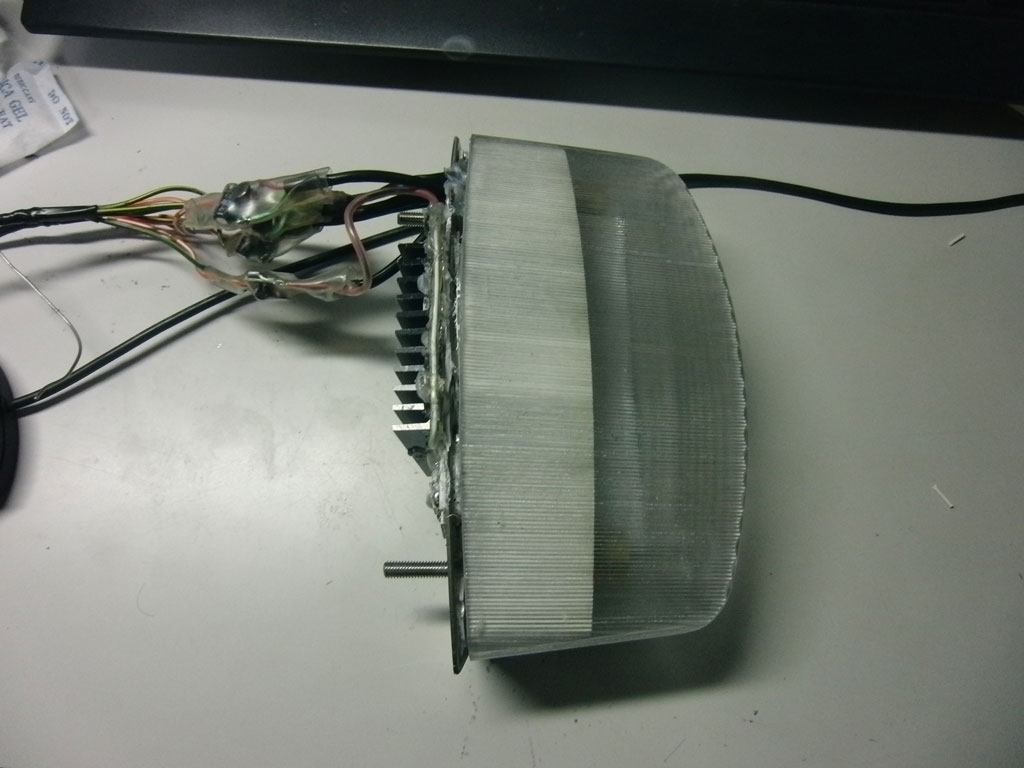

↓上から見た図

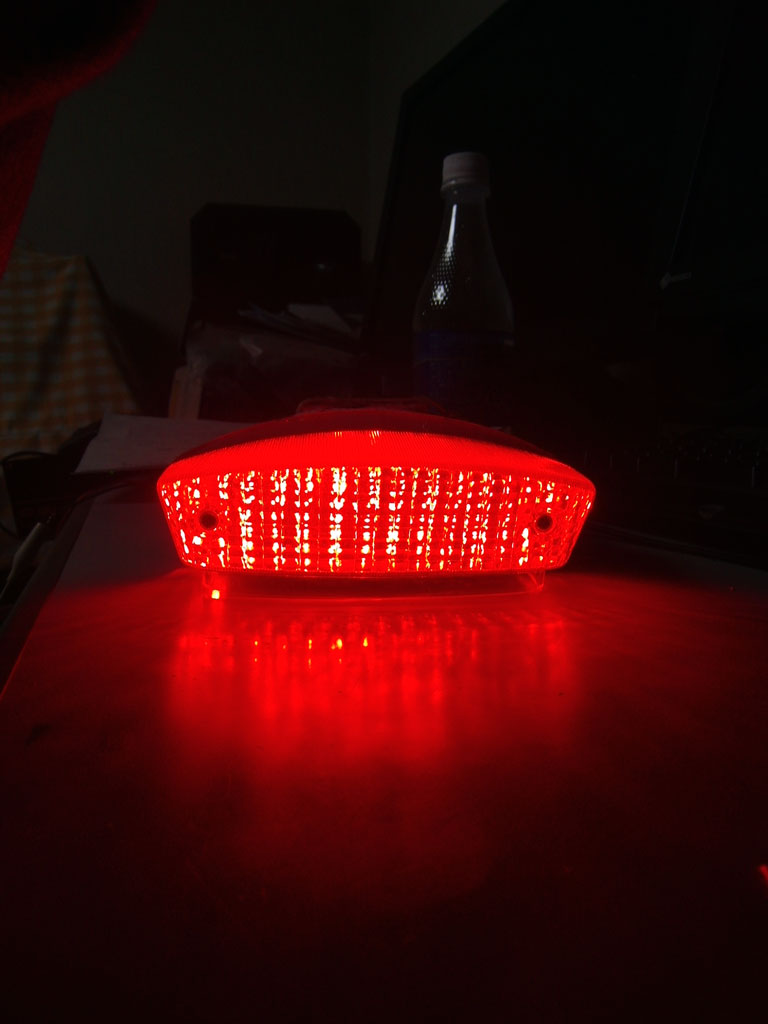

↓　テールランプ　上から見た図　全体で80ｍＡドライブ時




































↓後ろから見た図






















































さ～　フルドライブ　2,400mAドライブ行きますよー

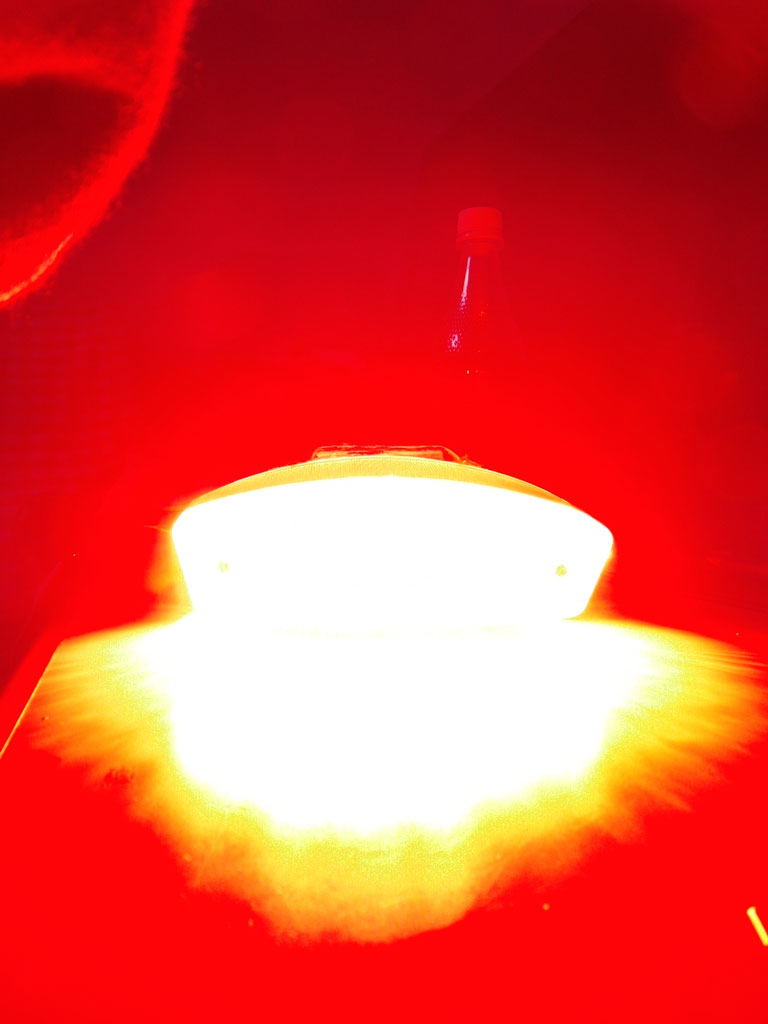

↓　ぎゃ～　目が壊れる～

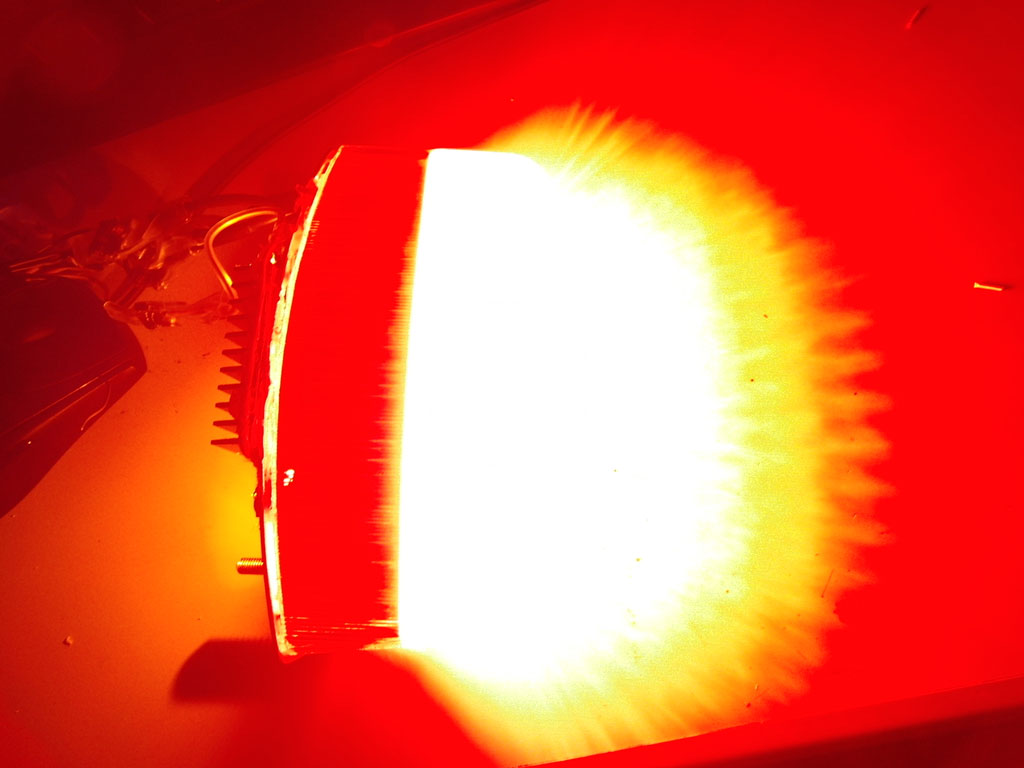

↓　とりゃ～






































やりすぎた。。。。

これじゃ目つぶしテールランプで追突されるかもしれん

フルドライブで5分点灯させると、バックプレート温度が７０℃まで上昇するし

実運用時のブレーキ動作時は、1,400mＡまで落とします・・・・・・
