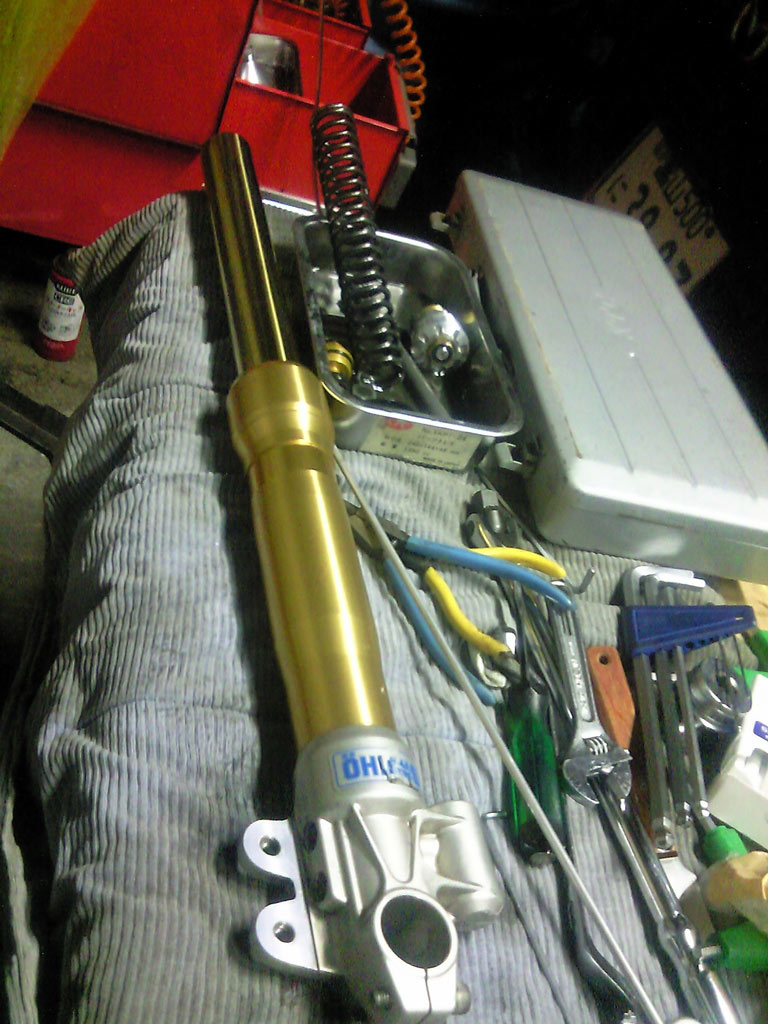

FS 820 X（正立フォークの分解）

いきなりですが

分解してみました。
正立フォークを


正立っつうこうとは、倒立もラインナップされている
オーリンズの正立フォークです・・・・・・・


ヲィヲィって　お思いでしょうけども


分解してみないと気が済まない性格でして

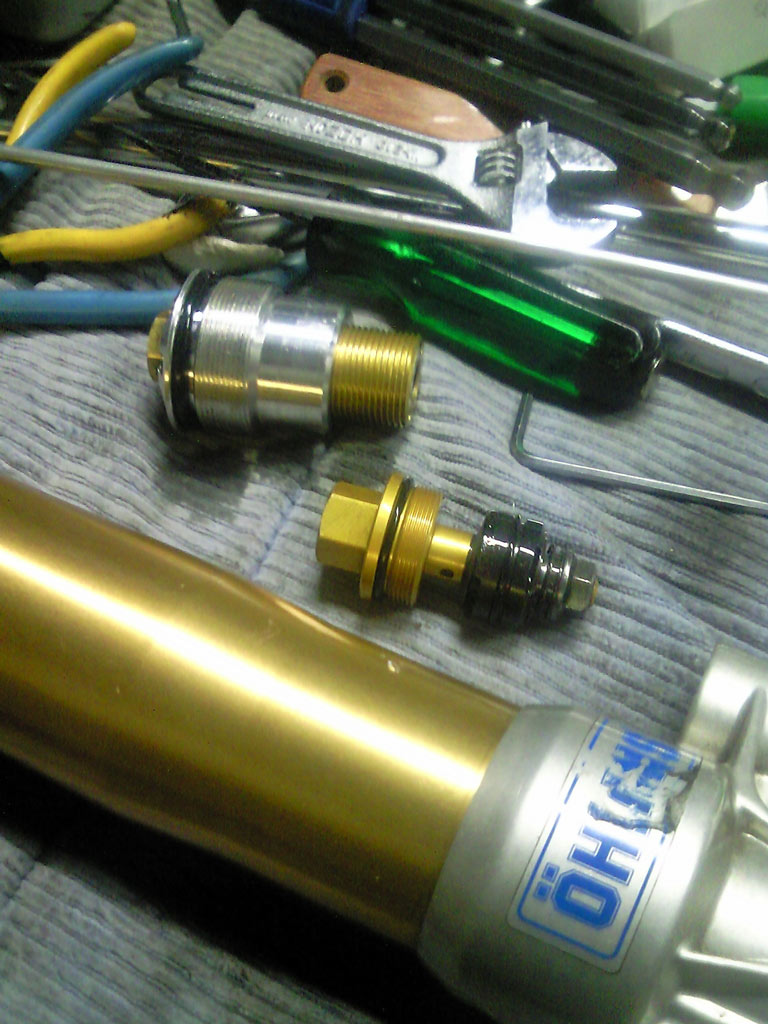

↓圧側（COMP）カートリッジケース

ここを、オイルが行ったり来たりして
カートリッジを通過するときに、抵抗が発生します。
その抵抗分が、ショックの硬さになります。
なので、オイルが柔いと簡単に通過できるんので
柔らかいサスとなるのです。

伸び（ＴＥＮ）は同じような形状で内部に実装されます。




















































ところで　まあ、ここまでは簡単にできるんですが～













































ここから先に進めません・・・・・・

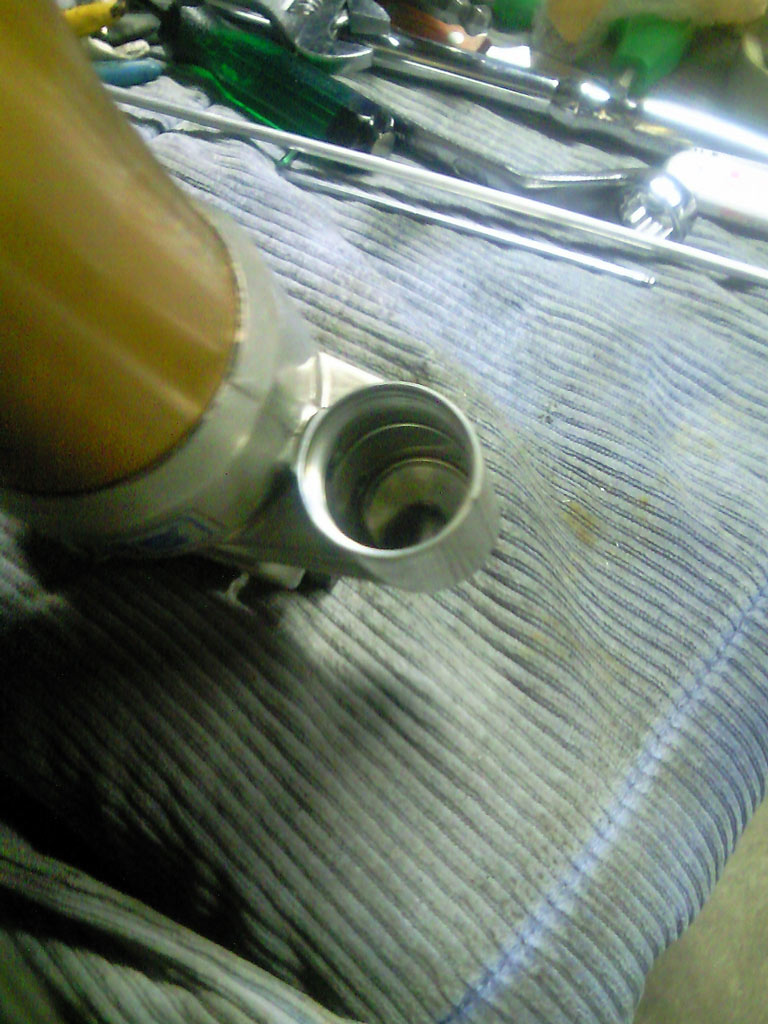

ボトムケースとカートリッジの締結は、上側から専用工具がないと外せないんです。

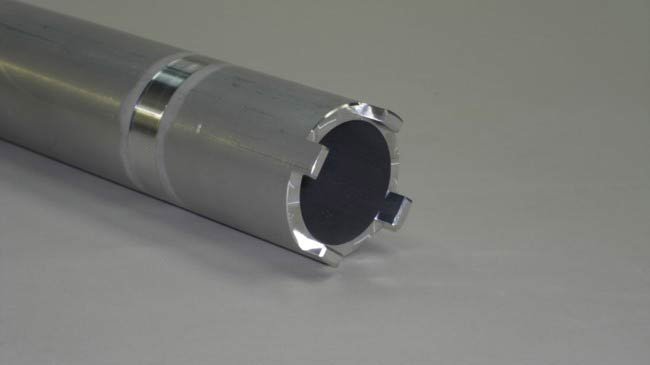

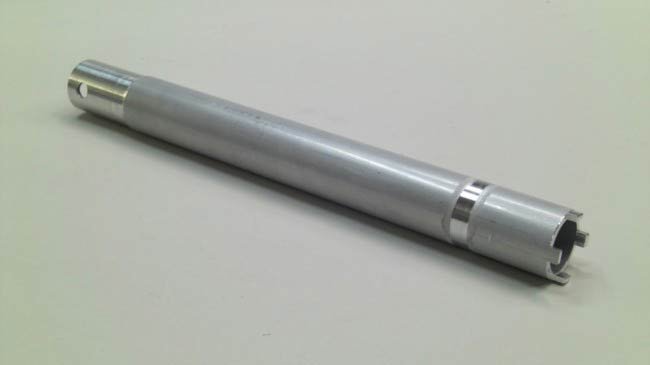

↓専用工具


































































この工具は、持ってないので、これ以上進めません

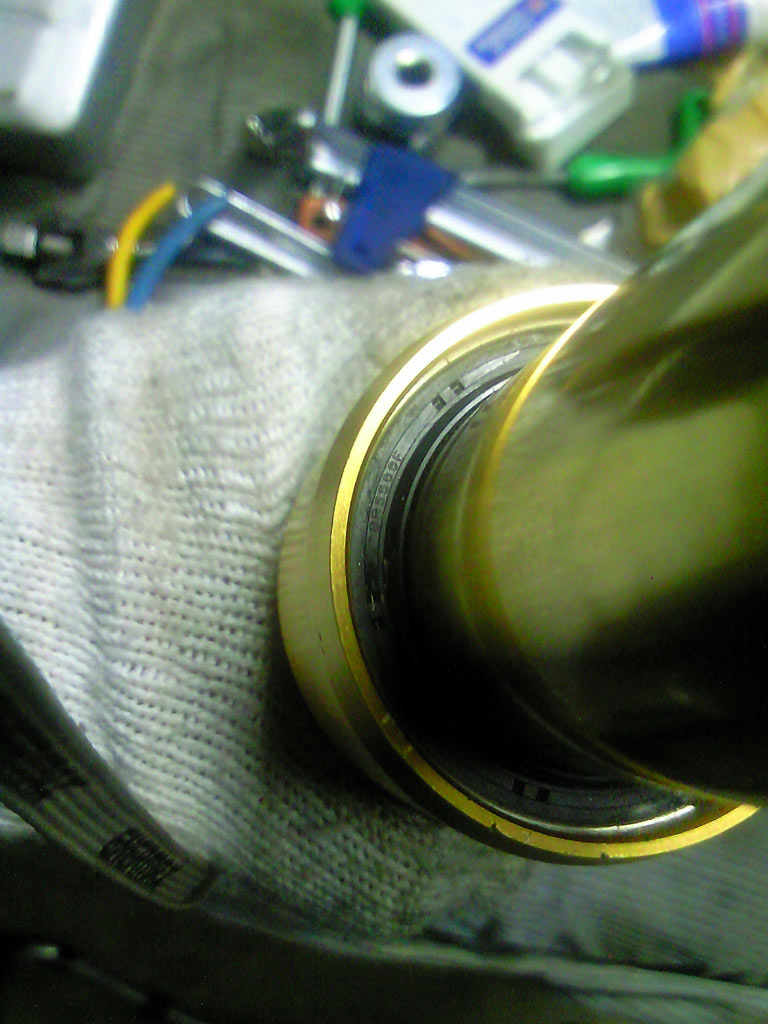

よって、オイルシールの外し方も不明です。
オイルシールはスナップリングが食い込む形で入っているので、下側から抜くような・・・・・
たぶん、カートリッジを外さないと交換できないんだと思います。
カートリッジを外す工具は、市販されてますので買えば出来るんですがね

しかし、オイル交換は分解しなくても出来ることが判明しました。



この金色フォーク・・・・・・・・・

1stオーナーが大事故で曲げてしまって
2ndオーナーが、ムリヤリ修正して乗っていましたが
またまた、事故って、要らなくなったので
富山にやって参りました

２回も事故に遭遇するなんていう
ちょっと問題のあるような部品ですが
捨てられる前に、分解してあげて
成仏させてあげましょう














おまけ

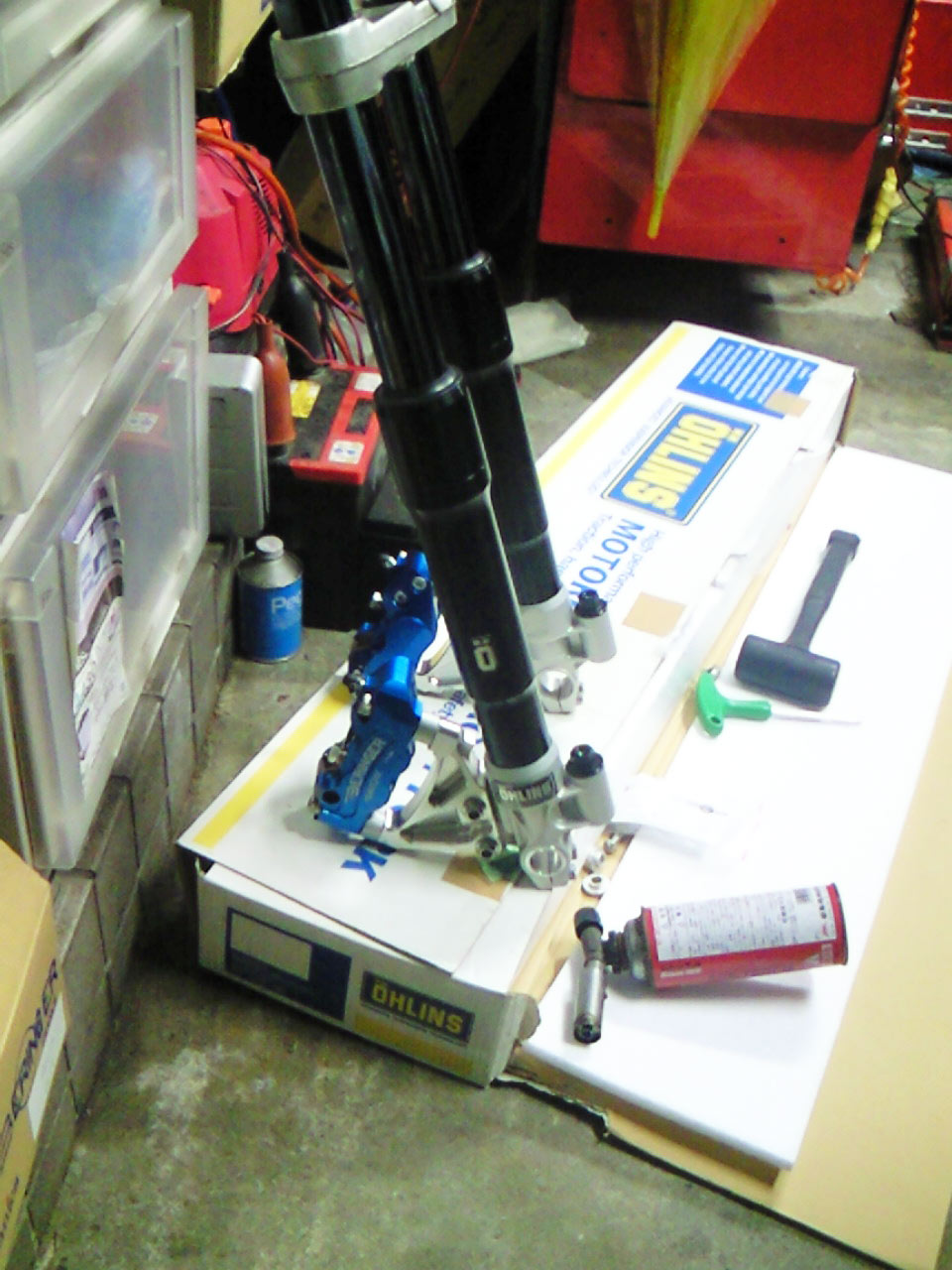

で、こうなるかも↓
