HONDA X4 CB1300 JE PISTON RING DATE

Bore (in)	Bore (mm)	Top Ring			Second Ring			Oil Ring			Part #
		Axial Height	Radial Width	Type	Axial Height	Radial Width	Type	Axial Height	Radial Width	Type
3.15	80	1.0mm	0.124	CUS	1.0mm	0.124	DPA	2.0mm	0.132	CUS	XG8000

Ringtype CUS Carbon Steel,Chrome,BarrelFace,Buck Cut,Neutral
Ringtype DPA　 Ducctile Iron,Phospate,Taper Face,Buck Cut,Neutral












l













重要なところ
TOPRING 　 色調・茶色：　横面・樽型：　横面仕上げ・クロムめっき
２ＮＤRING　 色調・黒色：　横面・テーパー型：　横面仕上げ・ねずみ鋳鉄肌

メーカー刻印を上側にセットすること。










































































			ピストンリングの主な形状

ピストンリング各部の名称

自由状態における名称及び記号 Nomenclature and symbols under free state

エッジ、内外周、側面の名称 Nomenclature of edges, inside and peripheral surfaces and side face

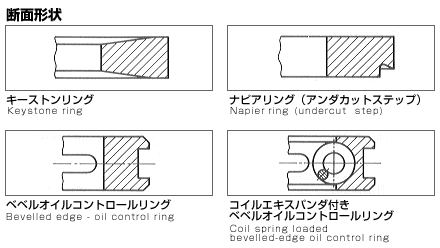

1) 断面形状　Cross-section configurations

レクタンギュラリング	Rectangular ring
キーストンリング	Keystone ring
ハーフ キーストンリング	Half keystone ring
スクレーパリング （ステップ）	Scraper ring (stepped)
ナピアリング （アンダカットステップ）	Napier ring (under-cut stepped)
窓付き オイルコントロールリング	Slotted oil contorol ring
べベルオイル コントロールリング	Bevelled-edge oil contorol ring
ダブル べベルオイル コントロールリング	Double-bevelled oil contorol ring
コイルエキスパンダ付き オイルコントロールリング	Coil spring loaded oil contorol ring
コイルエキスパンダ付き べベルオイル コントロールリング	Coil spring loaded Bevelled-edge oil contorol ring
コイルエキスパンダ付き ダブルべベルオイル コントロールリング	Coil spring loaded double Bevelled-edge oil contorol ring
スチール組合せ オイルコントロールリング	Expander / segment oil contorol ring

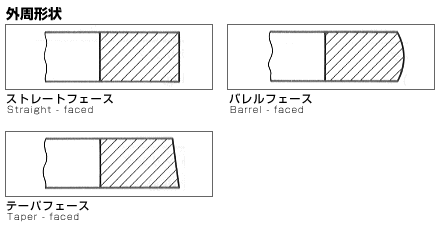

2) 外周形状　Face configurations

ストレートフェース	Straight-faced
バレルフェース	Barrel-faced
テーパフェース	Taper-faced

3) エッジ部形状　Edge configurations

上面インターナルべベル ［正ねじ（捩）れタイプ］	Internal bevel top (positive twist type)
上面インターナルステップ （正ねじれタイプ）	Internal step top (positive twist type)
下面インターナルべベル （逆ねじれタイプ）	Internal bevel bottom (negative twist type)
下面インターナルステップ （逆ねじれタイプ）	Internal step bottom (negative twist type)
内周面取り	Inside edges chamfered
外周面取り	Outside edges chamfered
内外周面取り	Inside and outside edges chamfered

4) コーティング部形状　Coating configurations

コーティングなし	Uncoated
コーティング付き 外周全面	Coated fully faced
コーティング付き セミインレイド	Coated semi-inlaid
コーティング付き インレイド	Coated inlaid

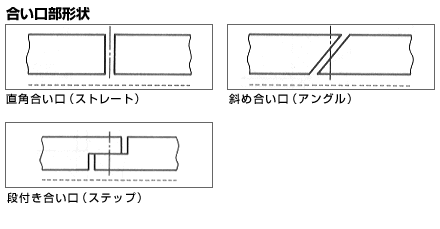

5) 合口部形状　Joint configurations

直角合い口（ストレート）	Joint (straight)
斜め合い口（アングル）	Oblique joint (angle)
段付き合い口（ステップ）	Stepped joint (angle)
側面回り止め	Joint with side notch
内周回り止め	Joint with internal notch

引用 株式会社リケン ピストンリング製品情報
