水冷オイルクーラー インプレッサ用

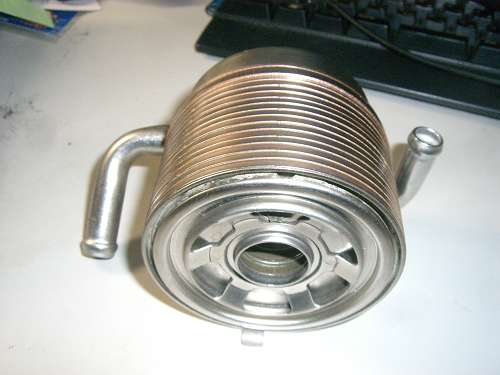

スバルインプレッサ用水冷式オイルクーラーです。
これを、HONDAX4に取り付けましょう。
CB1300SF(SC54)用として売っている、オイルクーラーの3倍の容量があり効果絶大の予定です。

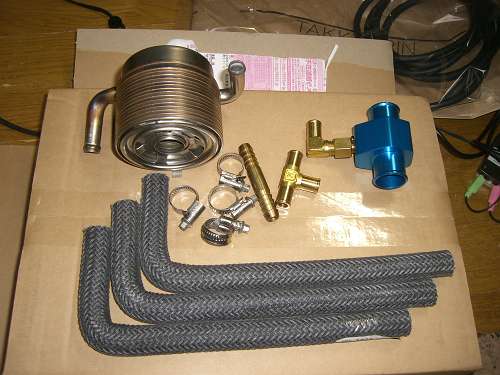

ヤフオクで調達した配管とホース類 約5000円

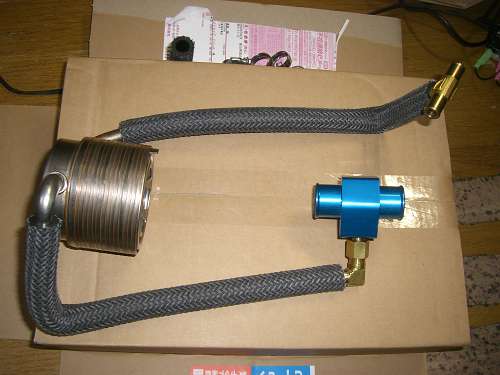

水流のイメージ、太いほうから細いほうに流れます。

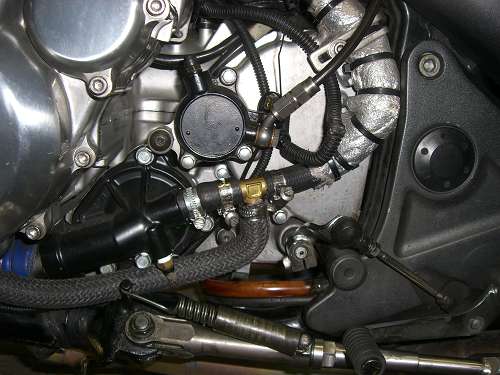

水リターン用T分岐































T分岐のところで、水冷オイルクーラーから来た冷却水と、シリンダーヘッドから来た
冷却水が合流して、ウオーターポンプのインペラーに吸い込まれます。

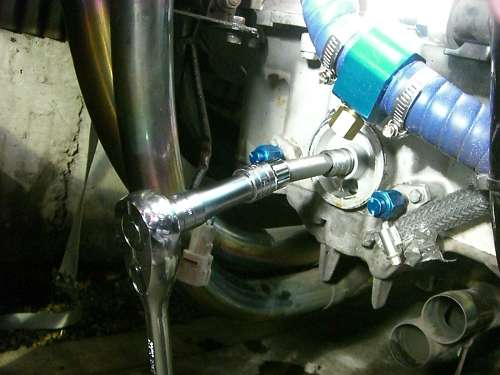

フィルターボス取り外し































フィルターボスの取り外しには、ネジ抜きのエキストラクターを利用しました。

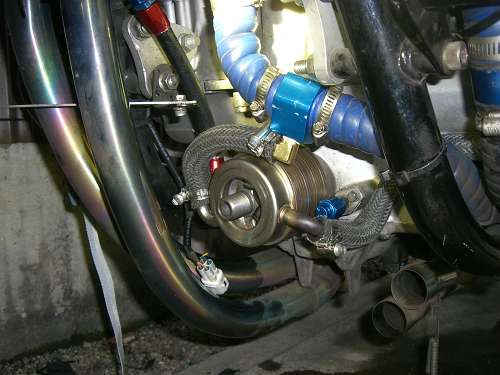

取り付け中
































エンジン前の青いブロックから冷却水が水冷オイルクーラーに流れ込み
右側のホースからウオーターポンプに引き抜きされます。

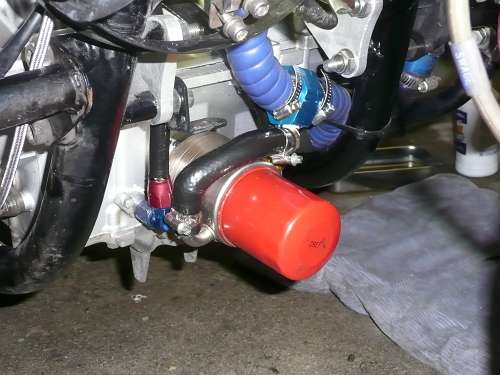

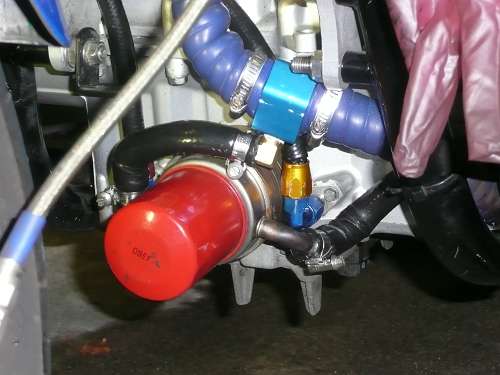

水冷オイルクーラー取付完了































冷却水ホースに汚れ防止の為の熱収縮チューブを被せました。

































この装置は、冷却水がエンジンオイルを冷却します。
サーモスタットが閉まっているときは、水温の方が高いので、オイルを早期に暖める効果があります。
エンジンオイル温度が冷却水よりも高いときは、冷却水と熱交換を行い、オイルを冷却します。
またエンジンオイルの温度は冷却水の温度に依存しますので、過冷却を防止します。
空冷式オイルクーラーは一般走行時は冷えすぎなので、取り付けをしました。
