LED ウインカーの製作

ＬＥＤウインカーを製作します。
Super Flux：黄色LED　L-7679C1SEC-H
Kingbright社の黄色フラックスLEDです。　指向特性70度
サイズ：7.6×7.6mm
波長：589nm
光束：4,000mcd（Max）
定格：2.9V/70mA
指向特性：70度
レンズ色：無色透明
タイプ：ストッパー有

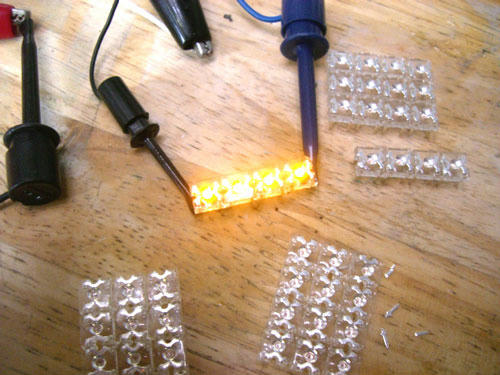

標準の５％の能力でで点灯させたところ。

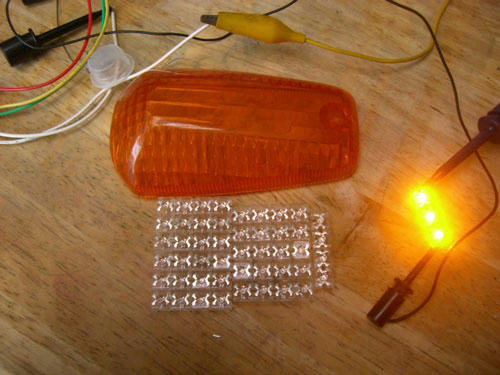

このＬＥＤをウインカーあたり７２個使います。
表側に48個、レフレクター側に向けて24個設置します。
基盤に設置すると楽なんですが、レフレクター側に向けた光が通過しませんので
一個づつ、接着剤で留めました。気の遠くなるような作業です。
裏側に向けたＬＥＤは光を拡散させるために使用します。
市販のＬＥＤバルブはこのＬＥＤを２４個ぐらい使用して製品化されてますので
このウインカーは、３倍の明るさになる予定です。
消費電力は、ＬＥＤを沢山使いますので、約１６Ｗになります。
通常のバルブの６程度の消費電力です。

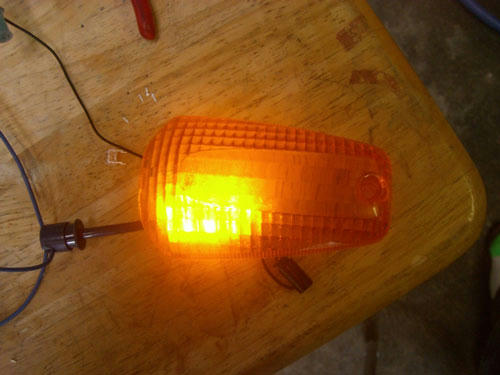

ひとまず８個６０％の能力で点灯させたところ。
直視したら目が壊れるくらいに明るいです。

酔狂な人は自作しますが、一般の人には市販品をお勧めします。
